插件机是把编带电子元器件按照程序自动安装在印刷电路板上的机器。传统的电子装配行业主要靠工人把电子元器件插在电路板上。自从机器开始大规模生产,人手工插件的速度慢,工艺差的缺陷暴露出来。用插件机把电子原件自动安装在电路板上,可以节省人工成本,提高插件工艺水平。
插件机的操作基本上包括了电容、电感、连接器等这一类元器件,设计工序的工程人员会根据工作量和合理性对每个工位的插件部位做分工,每个机械只负责安装几个原件,而且重复同样的操作,尽可能地减少出错机会。
1,电路系统:自动插件机属于机电一体化的高精尖设备,其各种功能均由内部CPU统一协调控制,动作报告结果由光电开关或霍尔元件或编码等传感元件进行反馈。

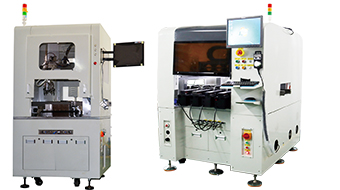

自动卧式插件机
自动卧式插件机
2、气路系统:供各部分气动机构。
3、X-Y定位系统(带工作夹具)。
4、插件头组件。
5、打弯剪切砧座。
6、自动校正系统。环球插件机靠光感应,松下、TDK为摄像头捕捉。
7、自动收放板系统。
8、编序机和元件栈。
9、元器件检测器。
10、对中校正系统
